Ülevaade
Äärik on liitmik, mida kasutatakse seadmete või torustike ühendamiseks või kinnitamiseks. Sellel on kettataoline struktuur, mille keskel on auk ja selle ümber poldiaugud kinnituspoltide jaoks.
Kui seda kasutatakse pöörlevas süsteemis, ühendab see seadmed, milles libisemisrõngas asub, erinevate seadmete, ventiilide ja muude pöörleva süsteemi komponentidega. Niisiis, kas teate, mis tüüpi äärikuid libisemisrõngastes kasutatakse ja millist rolli need täidavad? Täna arutame libisemisrõngaste ääriku üksikasju.

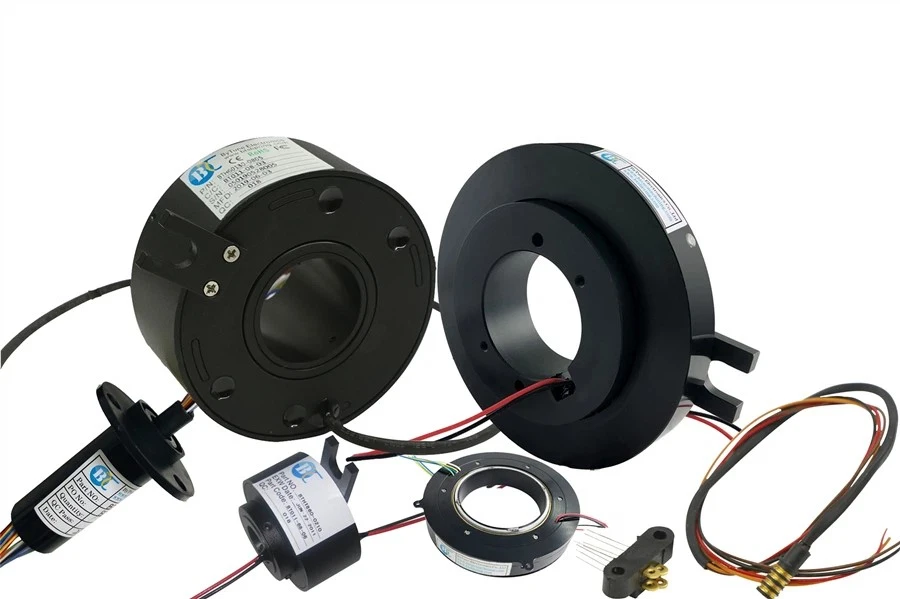

Äärikute tüübid libisemisrõngasüsteemides
Libisemisrõngaste äärikud on saadaval väga erinevas stiilis, erineva kuju, materjali jne valikuga, näiteks:
(1) Kuju
- Ring:Ümmargused äärikud on ümbermõõdult sümmeetrilised ja neile mõjuvad pöörlevates seadmetes ühtlased jõud. Neid kasutatakse kõige sagedamini mootorite libisemisrõngastes.
- Ruut:Nelinurksed äärikud on mõeldud konkreetse paigutuse jaoks, nagu keskmise ja madala rõhuga torujuhtmed.
(2) Materjalid
① Metallmaterjal
- Roostevaba teras:Need äärikud on peamiselt valmistatud roostevabast terasest, näiteks 304 ja 316. Need on korrosioonikindlad välistingimustes või keemilises keskkonnas.
- Alumiiniumsulam:Alumiiniumisulamist äärikud on kaalult kergemad. Seda tüüpi libisemisrõngad valivad kosmosesõidukid ja muud rangete kaalunõuetega seadmed.
② Mittemetallist
- Tehnilised plastid:Need äärikud on mõeldud elektroonikaseadmete jaoks. Need on lekete ja lühiste eest hästi isoleeritud ning on odavamad.

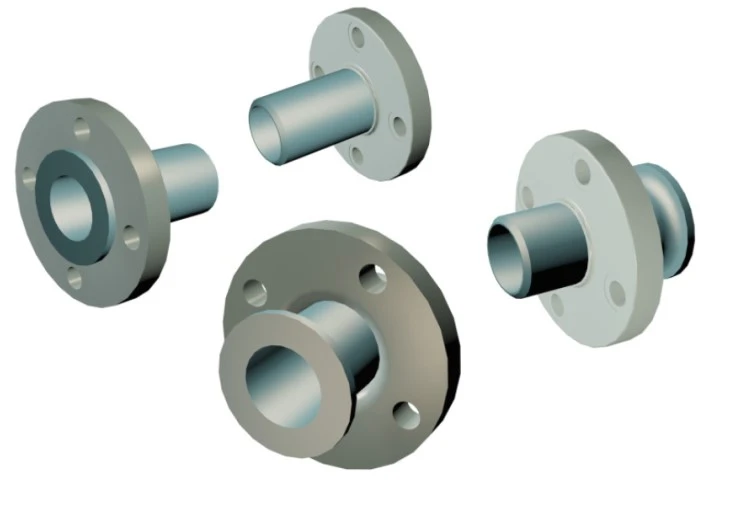

(3) Ühendusmeetodid
- Poltidega äärik:Tavaliselt on selle ümbermõõdu ümber poldiaugud ja see on poltidega kinnitatud teise komponendi külge.
- Põkk-keevitusäärik: Sellel on väljaulatuvad servad kiireks põkkkeevitamiseks nafta- ja gaasijuhtmetega. Selle servas on augud ääriku kruvimiseks teise ääriku külge.
- Pistikupesa keevisäärikud:Neid äärikuid kasutatakse väiksemate kõrgsurvetorustike jaoks. Paigaldamiseks tuleb toru sisestada pistikupesa otsa ja filee ülevalt ümber keevitada.
- Libistavad äärikud:Need on äärikud, mis kinnitatakse toru või liitmiku külge kahe keevisõmblusega (üks sees ja teine väljast). Libiseva ääriku ava peab olema suurem kui toru välisläbimõõt.
Äärikute roll libisemisrõngastes
Fikseerimine ja tugi
Äärikud loovad libisemisrõngastele tugeva paigaldusaluse. Need fikseerivad libisemisrõngad etteantud asenditesse, ühendades need seadmega, kandes nii libisemisrõngaste endi raskust kui ka erinevaid seadme töö käigus tekkivaid jõude, nagu vibratsioon ja tsentrifugaaljõud. Need jõud võivad kergesti põhjustada libisemisrõngaste nihkumist, mõjutades seega elektriliste juhtsignaalide ja võimsuse edastamist.
Positsioneerimine ja kalibreerimine
Side tugijaamade signaaliedastusseadmetes kasutatakse libisemisrõngaste paigaldamiseks sageli ringikujulisi metalläärikuid. Libisemisrõngad mahuvad tihedalt äärikutesse ja võivad olla koaksiaalselt ühendatud antenni pöörleva mehhanismiga. Samal ajal aitavad äärikute ümber olevad ühtlaselt jaotatud poldiaugud libisemisrõngastel paigaldamise ajal signaaliülekandeliinide liidestega ideaalselt joondada. See võimaldab signaale stabiilselt etteantud radadel juhtida, vähendades kadusid ja häireid, nagu signaali peegeldumine ja ühenduse hälvetest tingitud sumbumine.
Kaitse ja tihendamine
Rasketööstuse seadmete, näiteks kaevandusseadmete töökeskkond on täidetud suure hulga tolmuga õhus. Kui see tolm siseneb vahede kaudu libisemisrõngaste sisemusse, kleepub see libisemisrõngaste elektriliste kontaktide külge ja mõjutab nende elektrijuhtivust. Praegu kasutame seadmete paigaldamiseks ja spetsiaalsete kummitihenditega varustamiseks tihendisoonega metallist äärikuid. See tihe ühendus toimib kaitsebarjäärina, aidates libisemisrõngastel takistada tolmu, niiskuse ja õli sissepääsu väliskeskkonnast.
Libendusrõngaste ääriku paigaldamise nõuded
Ääriku mõõtmete mõõtmine
Esiteks peame mõõtma ääriku välisläbimõõtu, siseläbimõõtu, paksust, samuti poltide aukude arvu ja asukohta (keskkaugust ja läbimõõtu) ning muid parameetreid. Mitme poldiauguga äärikute puhul registreerige poldiavade ümbermõõt jaotus, sealhulgas nende läbimõõt.
Järgige ääriku paigalduskeskkonda
Võtke arvesse ruumilist asukohta ja ümbrust, kus äärik asub. Kui see on paigaldatud kinnisesse ruumi, peab libisemisrõnga profiil olema kompaktne, et vältida häireid teiste osadega. Samuti peaks libisemisrõnga materjal olema võimalikult kõrge temperatuurikindel või tihenduskonstruktsioon peaks vältima kõrgest temperatuurist tingitud deformatsiooni.
Määrake libisemisrõnga koormus
Lõpuks peame pärast paigaldamist kindlaks määrama libisemisrõnga kiiruse, nurgavahemiku ja pöörlemissuuna. See puudutab libisemisrõnga poolt ülekantavaid koormusi, sealhulgas elektrilisi koormusi ja signaalikoormusi (nt signaali tüüp, sagedus jne).
ByTune Flanges kohandatud valikud
ByTune on professionaalne libisemisrõngaste disainer ja tootja, kellel on rohkem kui 26 aastat kogemusi. Meie insenerimeeskond võib pakkuda kohandatud libisemisrõnga kujundusi erinevatele paigaldusmeetoditele, näiteks:
(1) Ääriku paigaldamine:
Erinevad paksused
Suuruse vahemik: välisläbimõõt, siseläbimõõt (1/2 tolli kuni hämmastav 200 tolli)
Mitmed stiilid: läbiva auguga äärik, süvistatud äärik, keermestatud auguga äärik...
Erinevad struktuurid: faasid, faasid...
Mitu hammastusvalikut
Materjali klass: roostevaba teras (304, 316), alumiiniumsulam, tehniline plastik...
Kui teil on CAD-joonised, saame teid aidata ka libisemisrõnga äärikuühenduste projekteerimisel ja masstootmisel.
(2) Võlli paigaldamine:Meie libisemisrõnga keskvõllil on paigaldamise ja fikseerimise hõlbustamiseks spetsiaalne kinnituskruvi auk.
Lisaks saab ByTune'i libisemisrõngaid kohandada ka mitmesuguste ühendusvõimalustega:
- Koaksiaalkaabel, RG179 koaksiaalkaabel
- RJ45 liides
- pistikühenduste paigaldamine;
- Värvikoodiga või digitaalselt märgistatud rakmed;
- Keerulise konfiguratsiooni rakmed
Kui teil on CAD-joonised, saame teid aidata ka libisemisrõnga äärikuühenduste projekteerimisel ja masstootmisel.
Järeldus
Nüüd teame, et äärikud tagavad libisemisrõngasüsteemides fikseeritud toe, positsioneerimise, kaitse ja tihenduse. Samuti võivad need parandada libisemisrõnga rootori ja staatori vahelise elektriühenduse stabiilsust.
