See kompaktne standardse kullaga kontaktkapsli libisemisrõngas (Ø12 . 5mm) on suure jõudlusega kullatud kontaktid stabiilse signaali ja jõuülekande jaoks . 2–18 kohandatava vooluahelaga, see on võimeline edastama andmeid HD-videote jaoks, ja toiteallikate kasutamiseks Surve {7 {{{{{{7) Kaamerad ja muud täpsed pöörlemissüsteemid.
Omadused
Kompaktne struktuur
Standardse kuldkontakti kapsli libisemisrõngal on kompaktne struktuur ja mitu integreeritud 2-18 vooluahelat . See kohaneb erinevate piiratud ruumide jaoks ja edastab erinevaid signaale samal ajal .
Kvaliteetsed materjalid
Selle libisemisrõnga juhtiv rõngas ja pintsel on tavaliselt väärismetallidest nagu kuld ja hõbe .. Need säilitavad head elektrilised kontaktid, võivad hoida signaali stabiilsena vähendatud kõikumistega töö ajal .
Madal hõõrdumine ja kulumine
See kasutab oma töö toetamiseks teraspallilaagreid, mis põhineb hõõrdumisel . võrreldes libiseva hõõrdumisega, selle hõõrdejõud on 0.001 - 0.003 vahel palju väiksem, mis vähendab kasutatavat vibratsiooni ja müra .
Joonistamine (MM)
| Pilt | Joonistamine (MM) |
|

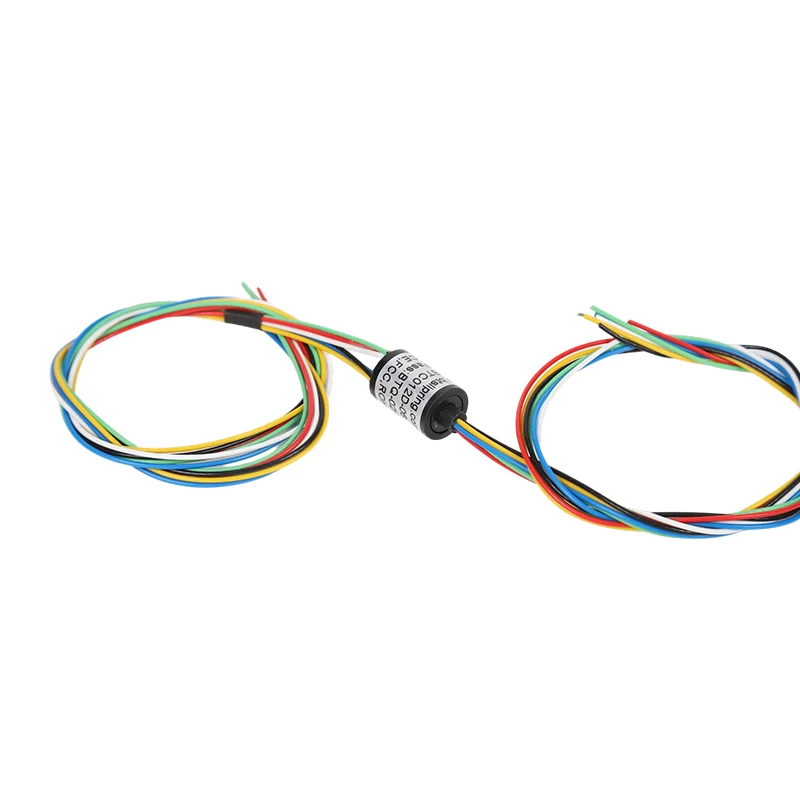

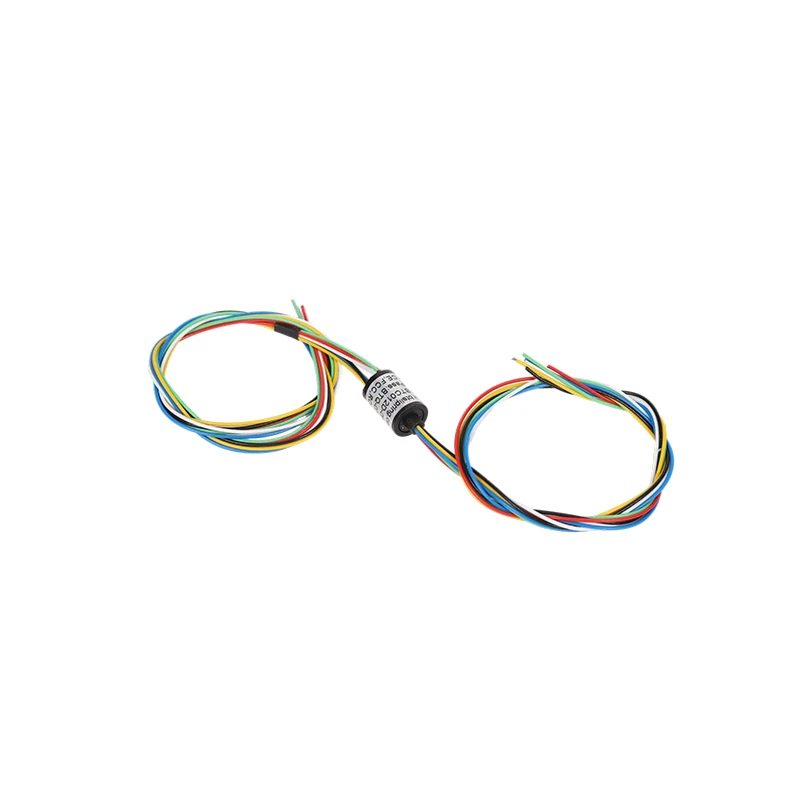

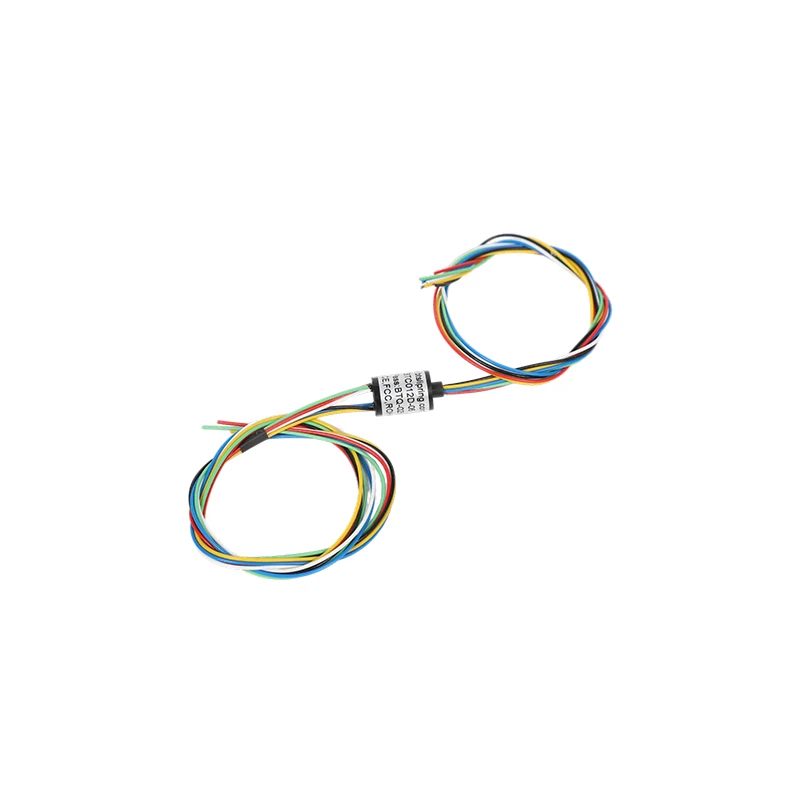

BTC012
|
|
|
BTC012A
|
|
|
BTC012B
|
|
|
BTC012C
|
|
|
BTC012D
|
|
|
BTC012E
|
|
Toote parameetrid
Mehaaniline:
|
Töökiirus |
350 p / min |
|
Töötemperatuur |
-40 kraad ~ +100 kraad |
|
Kontaktmaterjal |
Kuld kuni kuld |
|
Laager |
Teraspallilaager |
|
IP -hinne |
IP 54 |
Elektriline:
|
Vooluring |
2-18 |
|
Voolu- |
2a või ühendas rõngad kõrgemaks vooluks |
|
Pinge |
Vähem või võrdne 240 V |
|
Dielektriline tugevus |
Suurem kui 500 V@50Hz iga vooluringi vahel |
|
Isolatsioonitakistus |
500MΩ@ 500VDC |
|
Elektrimüra |
Vähem või võrdne 7mΩ |
|
Juhtme suurus |
28AWG, UL, värviteflon, hõbe või tinaga kaetud |
|
Pliiraadi pikkus |
200 mm |
Mõõde:
|
Tüüp |
Standardrõngad |
"D" |
"L" |
|
Btc 012-6 |
6 |
4mm |
14 mm |
|
Btc 012-12 |
12 |
4mm |
19,5mm |
|
Btc 012-18 |
18 |
45mm |
23 mm |
Rakenduse stsenaarium
Meie tavalist kuldkontakti kapsli libisemist kasutatakse sageli järgmistel väljadel:
